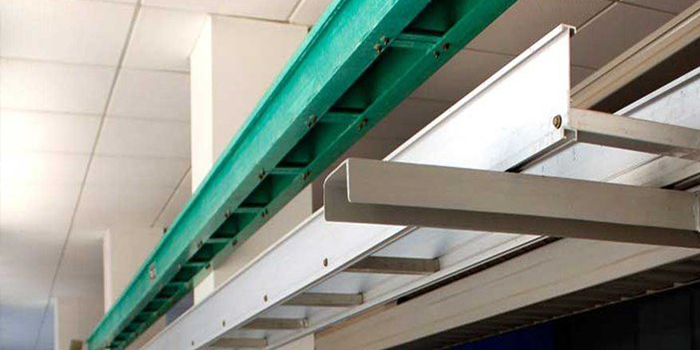

(1)槽式大跨度玻璃鋼電纜橋架從外部進入建筑物時，橋架向外的坡度不得小于1/100。

(2)電纜橋架穿過電氣設備時，兩者之間的凈距不應小于0.5m

(3)兩組玻璃鋼電纜橋架平行敷設在同一高度時，其凈距不應小于0.6m

(4)在平行圖上畫出橋架的路線，并標明橋架的起點、終點、轉折點、分支點和吊點的坐標或定位尺寸和標高。如果能畫出橋架鋪設的軸向側圖，材料統計會更準確。直線段:標明全長、橋?qū)訑?shù)、標高、型號和規格。轉向點和分支點：標明所用轉向盤的型號和規格。吊裝剖面:標明標高變化，也可用局部詳圖或剖面圖表示。

(5)橋架的支撐點，如立柱、支架或非標支架、框架間距、安裝方式、型號規格、標高等，可在平面上列出，也可在不同的斷面、單線圖或詳圖中標注。

(6)電纜引入點的位置和引入方法。一般來說，大量電纜可以用垂直彎板和垂直引管引下，少量電纜可以用導板或引管引下，引下方法可以注明。

(7)玻璃鋼電纜橋架應高出地面2.2米以上，橋架頂部至天花板或其他障礙物的距離不應小于0.3米，橋架寬度不應小于0.1米，橋架內截面填充率不應超過50%。

(8)電纜在電纜橋架內垂直敷設時，應固定在電纜橋架上端的支架上，間隔1.5m，水平敷設時，應固定在頭部、尾部、轉彎處，間隔3 ~ 5m。

(9)在吊頂內設置時，槽蓋開口面的垂直間隙應保持在80 mm，槽段的利用率不應超過50%。

(10)在線槽內敷設的電纜不得捆綁，槽內電纜應平直，盡量不交叉。電纜不得溢出插槽，應在電纜進出插槽的角落捆綁固定。垂直線槽內敷設的電纜應每隔1.5m固定在電纜支架上..

(11)在水平和垂直橋架及垂直線槽內敷設電線時，應捆綁電纜。24對電纜成束，25對及以上的干線電纜、光纜等信號電纜按電纜類型、電纜直徑、纜芯數成束捆扎。綁扎間距不應超過1.5米，扣間距應均勻，松緊適度。

(12)橋架水平敷設時，支撐間距一般為1.5-3m，垂直敷設時，固定在建筑結構上的間距應小于2m。
